Algemene beschrijving

Model XR30CX, formaat 32 x 74 mm, is een digitale thermostaat met ontdooiing zonder cyclus, ontworpen voor koeling bij normale temperatuur.De andere kan als licht worden gebruikt.Het is ook voorzien van 2 NTC- of PTC-sonde-invoeringen, de eerste voor temperatuurregeling, de tweede, optioneel,voor verbinding met de HOT KEY-terminals om het condensatortemperatuuralarm te signaleren of om een temperatuur weer te geven. De digitale ingang kan werken als een derde temperatuur sonde. De HOT KEY uitgang maakt het mogelijk om de unit te verbinden, door middel van de externe module XJ485-CX,op een netwerklijn die compatibel is met ModBUS-RTU, zoals de Dixell-monitoring-eenheden van de X-WEB-familieHet instrument is volledig configureerbaar door middel van speciale parameters die gemakkelijk kunnen worden geprogrammeerd via het toetsenbord.

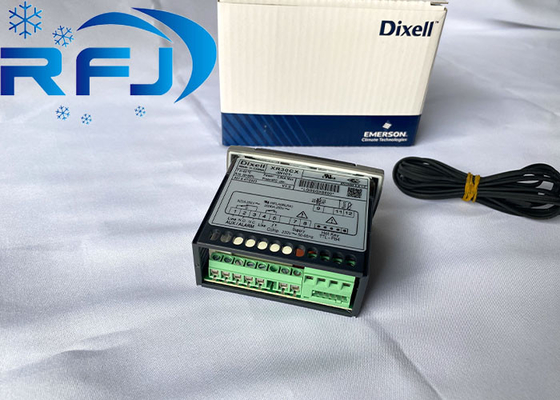

Verbindingsdiagram:

Productiespecificatie

LED's	Modus	FUNCTIE
	Aan	Compressor ingeschakeld
	Flitsen	Anti-korte cyclusvertraging ingeschakeld
	Aan	Ontdooiing mogelijk
	Aan	Er is een alarm.
	Aan	Continu loopt.
	Aan	Energiebesparing toegestaan
	Aan	Licht aan.
	Aan	Hulprelais aan
	Aan	Meeteenheid
	Flitsen	Fase van de programmering

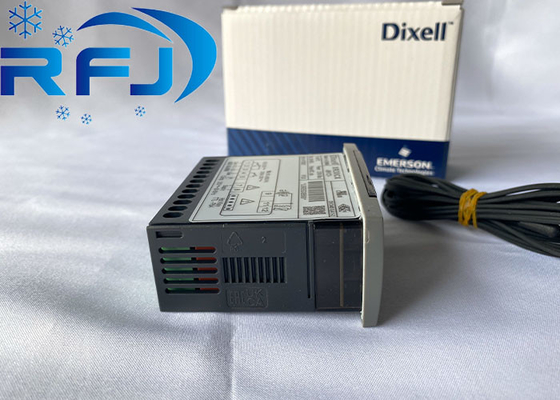

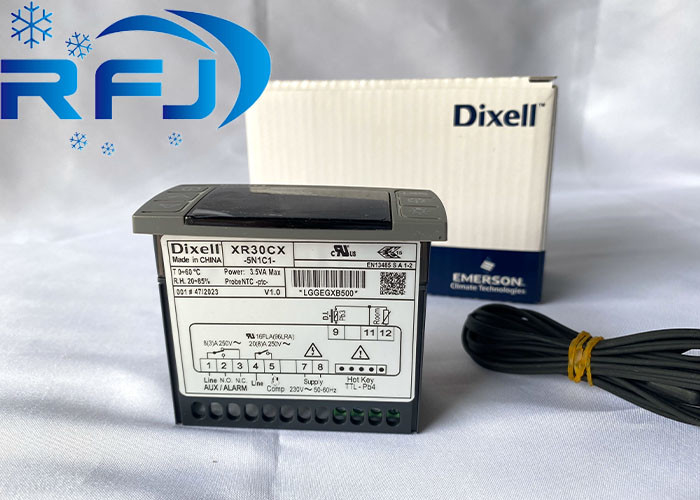

Productbeschrijving:

Veiligheidsmaatregelen

Controleer of de voedingsspanning correct is voordat u het apparaat aansluit. • Leg het niet bloot aan water of vocht:Gebruik de regelaar alleen binnen de werkingsgrens en vermijd plotselinge temperatuurveranderingen bij hoge luchtvochtigheid om condensvorming te voorkomen. Sluit alle elektrische verbindingen af voor onderhoud.  Plaats de sonde op een plaats waar de eindgebruiker geen toegang heeft. In geval van storing of storing stuurt u het apparaat terug naar de distributeur of naar ¢Dixell S..rl.l. (zie adres) met een gedetailleerde beschrijving van de storing. • Overweeg de maximale stroom die op elke relais kan worden aangebracht (zie Technische gegevens). • Zorg ervoor dat de draden voor de sondes,de belastingen en de stroomvoorziening zijn gescheiden en ver genoeg van elkaar verwijderd Bij toepassingen in industriële omgevingen,

Kenmerken:

In- en uitschakeltoets.
Energiebesparende cycli door middel van digitale input.
De uitgangen worden hersteld met alarm voor de deur.
Temperatuur Max en Min functies.
Eenvoudige en intuïtieve programmering.
Innovatieve digitale regelaars voor warmte- en NT- en LT-koeling.
