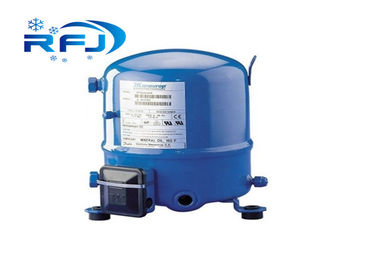

De Compressormtz51hk4ave Ce Maneurop van de Rotolockzuiger voor R134A-Koeling

De Hermetische Vergeldende Compressor MTZ51HK4AVE van de Maneuropkoeling

Productomschrijving:

De horizontale secties van de zuigingslijn zullen een helling van 0,5% in de richting van koelmiddelenstroom hebben (5/8“ per 10 voet van pijp). De dwarsdoorsnede van horizontale zuigingslijnen zal zijn dusdanig dat de resulterende gassnelheid minstens 13 ft/s. is. In
de verticale stootborden, wordt een gassnelheid van 26 aan 40ft/s vereist om juiste olieterugkeer te verzekeren. Een u-Val wordt vereist bij de voet van elk verticaal stootbord. Als het stootbord hoger is dan 4 m, worden de extra u-Vallen vereist voor elk extra 4
meters. De lengte van elke u-Val moet zo kort mogelijk zijn om de accumulatie van bovenmatige hoeveelheden olie te vermijden.
Voor tegelijkertijd opgezette compressoren, zou het gemeenschappelijke zuigingsstootbord als dubbel stootbord moeten worden ontworpen. Verwijs ook naar het Nieuwsbulletin „Opzettende instructies tegelijkertijd voor installatie van Maneurop-compressoren“ en
„Parallelle toepassingsrichtlijnen“.
De gassnelheden hoger zullen dan 40 ft/s niet bijdragen tot beduidend betere olieterugkeer. Nochtans zullen zij hogere geluidsniveaus veroorzaken en zullen in hogere de drukdalingen resulteren van de zuigingslijn die een negatief effect op de systeemcapaciteit zullen hebben.
