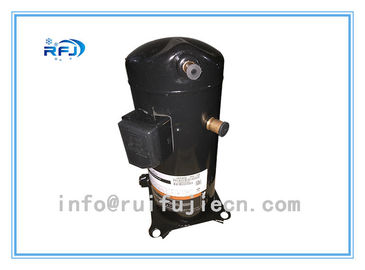

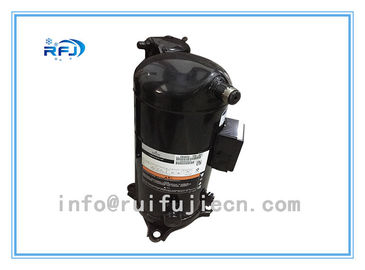

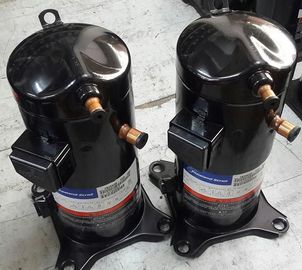

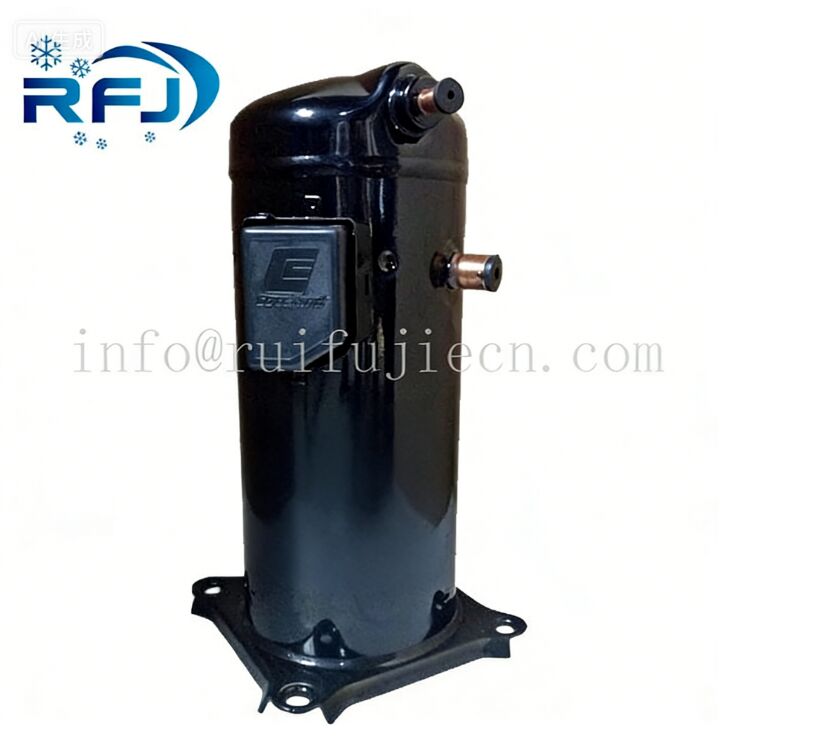

Zwarte de Rolcompressor 5HP Copeland zb38kqe-pfj-551 van Luchtconditoning

Name: Zwarte de Rolcompressor 5HP Copeland zb38kqe-pfj-551 van Luchtconditoning
Brand: Shenzhen Ruifujie Technology Co., Ltd.
SKU: ZB38KQE- PFJ -551
Price: 253.00 USD
Availability: InStock

Merknaam:	Copeland
Modelnummer:	ZB38KQE- PFJ -551
Moq:	1pcs
Prijs:	discussed
Leveringstermijn:	7-10 werkdagen na het ontvangen van betaling
Betalingsvoorwaarden:	L/C, T/T, Western Union

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE/UL

Zuiger type:

Rol

Stroombron:

AC -kracht

Rijmodus:

Elektrisch

Configuratie:

Stationair

Temperatuur:

Med/hoge temperatuur

Spanning:

1fase / 220-230V

Garantie:

Eén jaar

Koelmiddel:

R134/R404/R407/R507

Verbinding:

Rolatock

NW:

38kg

Kleur:

Zwart

Toepassing:

koeling onderdelen

Bruto gewicht:

41 kg

L*w*h:

242*242*457

Pk:

5 pk

Verpakking Details:

Houten geval of 12 eenheden in één pallet

Levering vermogen:

5,000pcs per maand

Markeren:

copeland ac compressor

copeland a.c-compressor

Productbeschrijving

5HP zwarte Emerson Copeland ZB38KQE-PFJ-551 airconditioning scrollcompressor

Productbeschrijving

ZB Copeland-scrollcompressor voor koeltoepassingen op gemiddelde temperatuur

Producteigenschappen

Oliekijkglas
Schraeder-aansluiting voor olie vullen/aftappen
Geleverd met zachte montagerubbers voor werking met één compressor (harde montages vereist voor installaties met meerdere compressoren).
Interne motorbeveiliging.

*Koelmiddel: R404/R22 50Hz/60Hz

*Med / Hoge temperatuur

*Groot operationeel bereik

* Snelle temperatuurverlagingsmogelijkheden

* Lichtgewicht en compactheid

*Copeland Scroll Digital®-technologie voor eenvoudige, traploze capaciteitsmodulatie

Type: Hermetische scrollcompressoren

Producent: Copeland

Serie: ZB

Merk:	Copeland
Verbinding:	Rotallock
Afm 1 (mm):	438
Modelnummer:	ZB 38KQE PFJ 551
Garantie:	1 jaar
Diepte met decoratiepaneel (mm):	242
Verplaatsing CC:	14,4
Elektrische voeding:	220-230V/1ph/50Hz
Elektrische beoordeling:	32
Koelmiddel:	Raadpleeg de Copeland-literatuur voor goedgekeurde koelmiddelen
Maat buisaansluiting (mm):	-
Ventielaansluitingen:	7/8
Breedte met decoratiepaneel (mm):	242
Toepassingstemperatuur (C):	-
Toepassingstemperatuur (C):	-

Type: Hermetische scrollcompressoren

Producent: Copeland

Serie: ZB

Model: ZB38KQE-PFJ-551

Technische gegevens


Verplaatsing[m³/u]:	14,4
Geluidskracht[dBA]:	72
Geluidsdrukniveau[dB]:	61
Netto gewicht[kg]:	37,4
Olie lading[dm³]:	1,9
Maximale hoge druk[bar]:	28,8
Maximale stilstanddruk[bar]:	21
Minimale ondertemperatuur[°C]:	-35
Maximale ondertemperatuur[°C]:	50
PED-categorie:	1

Elektrische gegevens


Voeding[V/~/Hz]:	220-240V/1/50Hz
Vergrendelde rotorstroom[A]:	142
Max. bedrijfsstroom[A]:	32,3
Wikkelweerstand[Ω]:	0,4

Verbindingen

		inch
Zuig Rotolock-klepaansluiting:		1 1/4"
Aansluiting afvoer Rotolock-klep:		1"
Zuigaansluiting met meegeleverde mof:		7/8"
Afvoeraansluiting met meegeleverde mof:		1/2"

Koelcapaciteit[kW]

T_CT_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	3,75	4,72	5,92	7.36	9.04	10.96	13.11	-	-	-	-
15	3.44	4.40	5.58	7.00 uur	8.66	10.54	12.66	15.02	-	-	-
20	3.14	4.07	5.22	6.61	8.22	10.06	12.14	14.44	16.98	-	-
25	2,86	3,74	4,85	6.18	7,73	9.52	11.53	13.77	16.24	18.94	-
30	2.62	3.43	4.47	5,73	7.21	8.92	10.85	13.01	15.40 uur	18.01	20.85
35	2.41	3.15	4.10	5.28	6.67	8.29	10.12	12.18	14.46	16.97	19.70
40	2.26	2,90	3,75	4.82	6.11	7.62	9.34	11.29	13.45 uur	15.84	18.45 uur
45	-	-	3.43	4.38	5.55	6,93	8.53	10.34	12.38	14.62	17.09
50	-	-	-	3,97	5.00 uur	6.24	7,69	9.36	11.24	13.33	15.64
55	-	-	-	-	4.46	5.54	6,84	8.34	10.05	11.98	14.12
60	-	-	-	-	-	4,86	5,98	7.30 uur	8.83	10.57	12.52

Stroominvoer[kW]

T_CT_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	1,96	2.00	2.03	2.07	2.11	2.18	2.28	-	-	-	-
15	2.15	2.20	2.23	2.26	2.30	2.35	2.43	2,55	-	-	-
20	2.36	2.42	2.45	2.49	2.52	2.56	2.63	2,72	2,85	-	-
25	2.59	2,66	2,70	2,74	2,77	2.81	2,86	2,93	3.04	3.19	-
30	2,83	2,92	2,98	3.02	3.05	3.09	3.13	3.19	3.27	3.40	3.57
35	3.10	3.21	3.28	3.33	3.37	3.40	3.44	3.49	3.56	3.66	3,81
40	3.39	3.52	3.61	3.67	3,72	3,75	3,79	3,83	3,89	3,98	4.10
45	-	-	3,96	4.04	4.10	4.14	4.18	4.22	4.27	4.34	4.45
50	-	-	-	4.45	4.52	4.57	4.61	4,65	4,70	4,76	4,85
55	-	-	-	-	4,97	5.03	5.08	5.13	5.17	5.23	5.30 uur
60	-	-	-	-	-	5.54	5.60	5,65	5,69	5,75	5,82

Huidig[A]

T_CT_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	11.89	11.99	12.06	12.13	12.25	12.47	12.81	-	-	-	-
15	12.46	12.60	12.69	12.76	12.86	13.02	13.30 uur	13.72	-	-	-
20	13.10	13.31	13.43	13.52	13.61	13.74	13.96	14.30 uur	14.80	-	-
25	13.84	14.12	14.29	14.41	14.50 uur	14.62	14.79	15.07	15.49	16.09	-
30	14.67	15.04	15.28	15.43	15.55	15.66	15.81	16.04	16.39	16.89	17.60 uur
35	15.60	16.06	16.38	16.60	16.74	16.87	17.01	17.20	17.49	17.92	18.52
40	16.63	17.21	17.62	17.91	18.10	18.25	18.39	18.56	18.81	19.17	19.69
45	-	-	18.99	19.36	19.62	19.81	19.96	20.13	20.35	20.66	21.10
50	-	-	-	20.97	21.30 uur	21.54	21.73	21.91	22.11	22.38	22.76
55	-	-	-	-	23.15	23.46	23.70	23.89	24.10	24.35 uur	24.68
60	-	-	-	-	-	25.57	25.86	26.10	26.31	26.55	26.86

Massastroom[kg/u]

T_CT_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	71,90	94,52	120,74	151.03	185,83	225,61	270,81	-	-	-	-
15	70.15	92.49	118,83	149,62	185,31	226.36	273,23	326,37	-	-	-
20	68.30 uur	90.07	116.22	147,21	183,50	225,53	273,76	328,65	390,65	-	-
25	66,58	87.48	113.15	144.04	180,62	223.33	272,63	328,98	392,82	464,62	-
30	65.23	84,95	109,84	140,34	176,90	220,00	270.07	327,57	392,96	466,69	549,21
35	64.46	82,71	106.52	136.32	172,58	215,76	266.30	324,66	391,29	466,65	551,20
40	64,50	80,99	103.41	132.23	167,88	210,84	261,55	320,47	388.05	464,75	551.02
45	-	-	100,76	128.28	163.03	205.48	256.06	315,24	383,46	461,20	548,89
50	-	-	-	124,71	158,26	199,89	250.04	309.18	377,76	456,23	545.05
55	-	-	-	-	153,80	194,31	243,74	302,54	371,17	450.08	539,72
60	-	-	-	-	-	188,97	237,37	295,54	363,92	442,96	533.13

COP[W/W]

T_CT_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	1,92	2.36	2,92	3.56	4.28	5.02	5,75	-	-	-	-
15	1,60	2.00	2,50	3.10	3,76	4.48	5.21	5,90	-	-	-
20	1.33	1,68	2.13	2,66	3.26	3,93	4.62	5.32	5,97	-	-
25	1.11	1.41	1,79	2.26	2,79	3.39	4.04	4,70	5.35	5,94	-
30	0,92	1.18	1,50	1,90	2.36	2,89	3.47	4.08	4,70	5.30 uur	5,84
35	0,78	0,98	1.25	1,58	1,98	2.44	2,94	3.49	4.06	4.63	5.17
40	0,67	0,82	1.04	1.31	1,64	2.03	2.47	2,95	3.46	3,98	4,50
45	-	-	0,87	1.08	1.35	1,67	2.04	2.45	2,90	3.37	3,84
50	-	-	-	0,89	1.11	1.37	1,67	2.01	2.39	2,80	3.23
55	-	-	-	-	0,90	1.10	1.35	1,63	1,94	2.29	2,66
60	-	-	-	-	-	0,88	1.07	1.29	1,55	1,84	2.15

Toepassingsbereik


		Maximale verdampingstemperatuur
		25ºC zuiggastemperatuur
		10K gas oververhit

Bedrijfsomstandigheden: zuiggastemperatuur 20ºC, 0K onderkoeling

T_C- Condensatietemperatuur[ºC]

T_e- Verdampingstemperatuur[ºC]

Meer ZB-compressoren kunnen wij leveren

MODEL	SPECIFICATIE	VERGELIJK MET ZR-SERIE
ZB15KQ-PFJ-524	2PK Lassen R22	ZB15=ZR24
ZB15KQ-TFD-524	2PK Lassen R22
ZB15KQE-PFJ-524	2 PK Lassen R404a
ZB15KQE-TFD-524	2 PK Lassen R404a

ZB19KQ-PFJ-524	2,3 PK Lassen R22	ZB19=ZR28
ZB19KQ-TFD-524	2,3 PK Lassen R22
ZB19KQE-PFJ-524	2,3 PK Lassen R404a
ZB19KQE-TFD-524	2,3 PK Lassen R404a

ZB21KQ-PFJ-524	3HP Lassen R22	ZB21=ZR36
ZB21KQ-TFD-524	3HP Lassen R22
ZB21KQE-PFJ-524	3HP Lassen R404a
ZB21KQE-TFD-524	3HP Lassen R404a

ZB26KQ-PFJ-524	3,5 PK Lassen R22	ZB26=ZR42
ZB26KQ-TFD-524	3,5 PK Lassen R22
ZB26KQE-PFJ-524	3,5 pk lassen R404a
ZB26KQE-TFD-524	3,5 pk lassen R404a

ZB30KQ-TFD-524	4PK Lassen R22	ZB30=ZR49
ZB30KQE-TFD-524	4HP Lassen R404a	ZB30=ZR49

ZB38KQ-TFD-524	5PK Lassen R22	ZB38=ZR61
ZB38KQE-TFD-524	5 PK Lassen R404a	ZB38=ZR61

ZB45KQ-TFD-524	6PK Lassen R22	ZB45=ZR72
ZB45KQE-TFD-524	6 PK Lassen R404a	ZB45=ZR72

ZB58KQ-TFD-523	8HP Schroef R22	ZB58=ZR91
ZB58KQ-TFD-524	8PK Lassen R22
ZB58KQE-TFD-523	8HP Schroef R404a
ZB58KQE-TFD-524	8 PK Lassen R404a

ZB66KQ-TFD-523	9HP Schroef R22	ZB66=ZR108
ZB66KQ-TFD-524	9PK Lassen R22
ZB66KQE-TFD-523	9HP Schroef R404a
ZB66KQE-TFD-524	9 PK Lassen R404a

ZB76KQ-TFD-523	10 PK Schroef R22	ZB76=ZR125
ZB76KQ-TFD-524	10PK Lassen R22
ZB76KQE-TFD-523	10 PK Schroef R404a
ZB76KQE-TFD-524	10 PK Lassen R404a

ZB88KQ-TFD-523	12 PK Schroef R22	ZB88=ZR144
ZB88KQ-TFD-524	12 PK Lassen R404a	ZB88=ZR144

ZB92KC-TWD-551	13 PK Schroef R22	ZB92=ZR16
ZB92KC-TWD-550	13PK Lassen R22
ZB92KCE-TWD-551	13 PK Schroef R404a
ZB92KCE-TWD-550	13 PK Lassen R404a

ZB11MC-TWD-551	15 PK Schroef R22	ZB11=ZR19
ZB11MC-TWD-550	15PK Lassen R22
ZB11MCE-TWD-551	15 PK Schroef R404a
ZB11MCE-TWD-550	15PK Lassen R404a

ZB-serie Emerson Copeland-scrollcompressor voor airconditioning
Model	ZB66KQ ZB66KQE	ZB76KQ ZB76KQE	ZB88KQ	ZB95KQ	ZB114KQ
Motortype	TFD
Nominaal vermogen (PK)	9	10	12	13	15
Verplaatsing (m³/u)	25.7	28.8	33.2	36,4	43,4
Startstroom (LRA) (Amp.)
TFD	100~111	110~118	110~118	140	174
PFJ
Nominale belastingsstroom (RLA) (Amp.)
TFD	17.3	19.2	22.1	22.1	27.1
PFJ
Max. bedrijfsstroom (MCC) (Amp.)
TFD	24.2	26.9	31	31	38
PFJ
Vermogen carterverwarming (W)	90
Adapter buitendiameter (inch)
Afvoergrootte	7/8	7/8	7/8	7/8	7/8
Zuiggrootte	1 3/8	1 3/8	1 3/8	1 3/8	1 3/8
Afmeting (mm.)
Lengte (L)
Breedte (W)	284	284	284	285	285
Hoogte (H)	546	546	546	552	553
Zoolhoeken (diafragma)	190X190 (8,5)
Olielading (L)	3.25	3.25	3.25	3.3	3.3
Gewicht (kg)
Netto gewicht	59	62	62	62	63
Bruto gewicht	62	65	65	65	66

ZB-serie Emerson Copeland-scrollcompressor voor airconditioning
Model	ZB15KQ ZB15KQE	ZB19KQ ZB19KQE	ZB21KQ ZB21KQE	ZB26KQ ZB26KQE	ZB29KQ ZB29KQE	ZB38KQ ZB38KQE	ZB45KQ ZB45KQE	ZB48KQ ZB48KQE
Motortype	TFD
	PFJ	PFJ	PFJ	PFJ	PFJ
Nominaal vermogen (PK)	2	2.5	3	3.5	4	5	6	7

Verplaatsing (m³/u)	5.9	6.8	8.6	9.9	11.4	14.5	17.2	18.8

Startstroom (LRA) (Amp.)
TFD	24,5~26	30~32	36~40	41~46	50	58,6~65,5	67~74	101
PFJ	53~58	56~61	75~82	89~97	113

Nominale belastingsstroom (RLA) (Amp.)
TFD	4.30	4.30	5,70	7.10	7,90	8,90	11.50 uur	12.1
PFJ	11.4	12.9	16.4	18.9	19.3

Max. bedrijfsstroom (MCC) (Amp.)
TFD	6,0	6,0	8,0	10.0	11.0	12.5	16.1	17.0
PFJ	16	18	23	24	27
Bedrijfscapaciteit (eenfasig)	40μF/370V	45μF/370V	50μF/370V	60μF/370V	60μF/370V
Vermogen carterverwarming (W)	70

Adapter buitendiameter (inch)
Afvoergrootte	1/2	1/2	1/2	1/2	1/2	1/2	1/2	3/4
Zuiggrootte	3/4	3/4	3/4	3/4	7/8	7/8	7/8	7/8

Afmeting (mm.)
Lengte (L)	242	242	243	243	242	242	242	242
Breedte (W)	242	242	244	244	242	242	242	242
Hoogte (H)	383	389	412	425	430	457	457	457
Zoolhoeken (diafragma)	190X190 (8,5)

Olielading (L)	1.18	1.45	1.45	1.45	1.36	1,89	1,89	1,80

Gewicht (kg)
Netto gewicht	23	25	27	28	33	38	40	40
Bruto gewicht	26	29	30	31	37	41	44	44

ZB-serie Emerson Copeland-scrollcompressor voor airconditioning
Model	ZB66KQ ZB66KQE	ZB76KQ ZB76KQE	ZB88KQ	ZB95KQ	ZB114KQ
Motortype	TFD
Nominaal vermogen (PK)	9	10	12	13	15
Verplaatsing (m³/u)	25.7	28.8	33.2	36,4	43,4
Startstroom (LRA) (Amp.)
TFD	100~111	110~118	110~118	140	174
PFJ
Nominale belastingsstroom (RLA) (Amp.)
TFD	17.3	19.2	22.1	22.1	27.1
PFJ
Max. bedrijfsstroom (MCC) (Amp.)
TFD	24.2	26.9	31	31	38
PFJ
Vermogen carterverwarming (W)	90
Adapter buitendiameter (inch)
Afvoergrootte	7/8	7/8	7/8	7/8	7/8
Zuiggrootte	1 3/8	1 3/8	1 3/8	1 3/8	1 3/8
Afmeting (mm.)
Lengte (L)
Breedte (W)	284	284	284	285	285
Hoogte (H)	546	546	546	552	553
Zoolhoeken (diafragma)	190X190 (8,5)
Olielading (L)	3.25	3.25	3.25	3.3	3.3
Gewicht (kg)
Netto gewicht	59	62	62	62	63
Bruto gewicht	62	65	65	65	66

ZB-serie Emerson Copeland-scrollcompressor voor airconditioning
Model	ZB15KQ ZB15KQE	ZB19KQ ZB19KQE	ZB21KQ ZB21KQE	ZB26KQ ZB26KQE	ZB29KQ ZB29KQE	ZB38KQ ZB38KQE	ZB45KQ ZB45KQE	ZB48KQ ZB48KQE
Motortype	TFD
	PFJ	PFJ	PFJ	PFJ	PFJ
Nominaal vermogen (PK)	2	2.5	3	3.5	4	5	6	7

Verplaatsing (m³/u)	5.9	6.8	8.6	9.9	11.4	14.5	17.2	18.8

Startstroom (LRA) (Amp.)
TFD	24,5~26	30~32	36~40	41~46	50	58,6~65,5	67~74	101
PFJ	53~58	56~61	75~82	89~97	113

Nominale belastingsstroom (RLA) (Amp.)
TFD	4.30	4.30	5,70	7.10	7,90	8,90	11.50 uur	12.1
PFJ	11.4	12.9	16.4	18.9	19.3

Max. bedrijfsstroom (MCC) (Amp.)
TFD	6,0	6,0	8,0	10.0	11.0	12.5	16.1	17.0
PFJ	16	18	23	24	27
Bedrijfscapaciteit (eenfasig)	40μF/370V	45μF/370V	50μF/370V	60μF/370V	60μF/370V
Vermogen carterverwarming (W)	70

Adapter buitendiameter (inch)
Afvoergrootte	1/2	1/2	1/2	1/2	1/2	1/2	1/2	3/4
Zuiggrootte	3/4	3/4	3/4	3/4	7/8	7/8	7/8	7/8

Afmeting (mm.)
Lengte (L)	242	242	243	243	242	242	242	242
Breedte (W)	242	242	244	244	242	242	242	242
Hoogte (H)	383	389	412	425	430	457	457	457
Zoolhoeken (diafragma)	190X190 (8,5)

Olielading (L)	1.18	1.45	1.45	1.45	1.36	1,89	1,89	1,80

Gewicht (kg)
Netto gewicht	23	25	27	28	33	38	40	40
Bruto gewicht	26	29	30	31	37	41	44	44

Taggen:

Details Van De Producten

Huis Producten

De compressor van de Copelandrol

Zwarte de Rolcompressor 5HP Copeland zb38kqe-pfj-551 van Luchtconditoning

Alle Categorieën

Zwarte de Rolcompressor 5HP Copeland zb38kqe-pfj-551 van Luchtconditoning

Merknaam:	Copeland
Modelnummer:	ZB38KQE- PFJ -551
Moq:	1pcs
Prijs:	discussed
Verpakking:	Houten geval of 12 eenheden in één pallet
Betalingsvoorwaarden:	L/C, T/T, Western Union

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Merknaam:

Copeland

Certificering:

CE/UL

Modelnummer:

ZB38KQE- PFJ -551

Zuiger type:

Rol

Stroombron:

AC -kracht

Rijmodus:

Elektrisch

Configuratie:

Stationair

Temperatuur:

Med/hoge temperatuur

Spanning:

1fase / 220-230V

Garantie:

Eén jaar

Koelmiddel:

R134/R404/R407/R507

Verbinding:

Rolatock

NW:

38kg

Kleur:

Zwart

Toepassing:

koeling onderdelen

Bruto gewicht:

41 kg

L*w*h:

242*242*457

Pk:

5 pk

Min. bestelaantal:

1pcs

Prijs:

discussed

Verpakking Details:

Houten geval of 12 eenheden in één pallet

Levertijd:

7-10 werkdagen na het ontvangen van betaling

Betalingscondities:

L/C, T/T, Western Union

Levering vermogen:

5,000pcs per maand

Markeren:

copeland ac compressor

copeland a.c-compressor

Productbeschrijving

5HP zwarte Emerson Copeland ZB38KQE-PFJ-551 airconditioning scrollcompressor

Productbeschrijving

ZB Copeland-scrollcompressor voor koeltoepassingen op gemiddelde temperatuur

Producteigenschappen

Oliekijkglas
Schraeder-aansluiting voor olie vullen/aftappen
Geleverd met zachte montagerubbers voor werking met één compressor (harde montages vereist voor installaties met meerdere compressoren).
Interne motorbeveiliging.

Type: Hermetische scrollcompressoren

Producent: Copeland

Serie: ZB

Merk:	Copeland
Verbinding:	Rotallock
Afm 1 (mm):	438
Modelnummer:	ZB 38KQE PFJ 551
Garantie:	1 jaar
Diepte met decoratiepaneel (mm):	242
Verplaatsing CC:	14,4
Elektrische voeding:	220-230V/1ph/50Hz
Elektrische beoordeling:	32
Koelmiddel:	Raadpleeg de Copeland-literatuur voor goedgekeurde koelmiddelen
Maat buisaansluiting (mm):	-
Ventielaansluitingen:	7/8
Breedte met decoratiepaneel (mm):	242
Toepassingstemperatuur (C):	-
Toepassingstemperatuur (C):	-

Type: Hermetische scrollcompressoren

Producent: Copeland

Serie: ZB

Model: ZB38KQE-PFJ-551

Technische gegevens


Verplaatsing[m³/u]:	14,4
Geluidskracht[dBA]:	72
Geluidsdrukniveau[dB]:	61
Netto gewicht[kg]:	37,4
Olie lading[dm³]:	1,9
Maximale hoge druk[bar]:	28,8
Maximale stilstanddruk[bar]:	21
Minimale ondertemperatuur[°C]:	-35
Maximale ondertemperatuur[°C]:	50
PED-categorie:	1

Elektrische gegevens


Voeding[V/~/Hz]:	220-240V/1/50Hz
Vergrendelde rotorstroom[A]:	142
Max. bedrijfsstroom[A]:	32,3
Wikkelweerstand[Ω]:	0,4

Verbindingen

		inch
Zuig Rotolock-klepaansluiting:		1 1/4"
Aansluiting afvoer Rotolock-klep:		1"
Zuigaansluiting met meegeleverde mof:		7/8"
Afvoeraansluiting met meegeleverde mof:		1/2"

Koelcapaciteit[kW]

T_CT_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	3,75	4,72	5,92	7.36	9.04	10.96	13.11	-	-	-	-
15	3.44	4.40	5.58	7.00 uur	8.66	10.54	12.66	15.02	-	-	-
20	3.14	4.07	5.22	6.61	8.22	10.06	12.14	14.44	16.98	-	-
25	2,86	3,74	4,85	6.18	7,73	9.52	11.53	13.77	16.24	18.94	-
30	2.62	3.43	4.47	5,73	7.21	8.92	10.85	13.01	15.40 uur	18.01	20.85
35	2.41	3.15	4.10	5.28	6.67	8.29	10.12	12.18	14.46	16.97	19.70
40	2.26	2,90	3,75	4.82	6.11	7.62	9.34	11.29	13.45 uur	15.84	18.45 uur
45	-	-	3.43	4.38	5.55	6,93	8.53	10.34	12.38	14.62	17.09
50	-	-	-	3,97	5.00 uur	6.24	7,69	9.36	11.24	13.33	15.64
55	-	-	-	-	4.46	5.54	6,84	8.34	10.05	11.98	14.12
60	-	-	-	-	-	4,86	5,98	7.30 uur	8.83	10.57	12.52

Stroominvoer[kW]

T_CT_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	1,96	2.00	2.03	2.07	2.11	2.18	2.28	-	-	-	-
15	2.15	2.20	2.23	2.26	2.30	2.35	2.43	2,55	-	-	-
20	2.36	2.42	2.45	2.49	2.52	2.56	2.63	2,72	2,85	-	-
25	2.59	2,66	2,70	2,74	2,77	2.81	2,86	2,93	3.04	3.19	-
30	2,83	2,92	2,98	3.02	3.05	3.09	3.13	3.19	3.27	3.40	3.57
35	3.10	3.21	3.28	3.33	3.37	3.40	3.44	3.49	3.56	3.66	3,81
40	3.39	3.52	3.61	3.67	3,72	3,75	3,79	3,83	3,89	3,98	4.10
45	-	-	3,96	4.04	4.10	4.14	4.18	4.22	4.27	4.34	4.45
50	-	-	-	4.45	4.52	4.57	4.61	4,65	4,70	4,76	4,85
55	-	-	-	-	4,97	5.03	5.08	5.13	5.17	5.23	5.30 uur
60	-	-	-	-	-	5.54	5.60	5,65	5,69	5,75	5,82

Huidig[A]

T_CT_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	11.89	11.99	12.06	12.13	12.25	12.47	12.81	-	-	-	-
15	12.46	12.60	12.69	12.76	12.86	13.02	13.30 uur	13.72	-	-	-
20	13.10	13.31	13.43	13.52	13.61	13.74	13.96	14.30 uur	14.80	-	-
25	13.84	14.12	14.29	14.41	14.50 uur	14.62	14.79	15.07	15.49	16.09	-
30	14.67	15.04	15.28	15.43	15.55	15.66	15.81	16.04	16.39	16.89	17.60 uur
35	15.60	16.06	16.38	16.60	16.74	16.87	17.01	17.20	17.49	17.92	18.52
40	16.63	17.21	17.62	17.91	18.10	18.25	18.39	18.56	18.81	19.17	19.69
45	-	-	18.99	19.36	19.62	19.81	19.96	20.13	20.35	20.66	21.10
50	-	-	-	20.97	21.30 uur	21.54	21.73	21.91	22.11	22.38	22.76
55	-	-	-	-	23.15	23.46	23.70	23.89	24.10	24.35 uur	24.68
60	-	-	-	-	-	25.57	25.86	26.10	26.31	26.55	26.86

Massastroom[kg/u]

T_CT_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	71,90	94,52	120,74	151.03	185,83	225,61	270,81	-	-	-	-
15	70.15	92.49	118,83	149,62	185,31	226.36	273,23	326,37	-	-	-
20	68.30 uur	90.07	116.22	147,21	183,50	225,53	273,76	328,65	390,65	-	-
25	66,58	87.48	113.15	144.04	180,62	223.33	272,63	328,98	392,82	464,62	-
30	65.23	84,95	109,84	140,34	176,90	220,00	270.07	327,57	392,96	466,69	549,21
35	64.46	82,71	106.52	136.32	172,58	215,76	266.30	324,66	391,29	466,65	551,20
40	64,50	80,99	103.41	132.23	167,88	210,84	261,55	320,47	388.05	464,75	551.02
45	-	-	100,76	128.28	163.03	205.48	256.06	315,24	383,46	461,20	548,89
50	-	-	-	124,71	158,26	199,89	250.04	309.18	377,76	456,23	545.05
55	-	-	-	-	153,80	194,31	243,74	302,54	371,17	450.08	539,72
60	-	-	-	-	-	188,97	237,37	295,54	363,92	442,96	533.13

COP[W/W]

T_CT_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	1,92	2.36	2,92	3.56	4.28	5.02	5,75	-	-	-	-
15	1,60	2.00	2,50	3.10	3,76	4.48	5.21	5,90	-	-	-
20	1.33	1,68	2.13	2,66	3.26	3,93	4.62	5.32	5,97	-	-
25	1.11	1.41	1,79	2.26	2,79	3.39	4.04	4,70	5.35	5,94	-
30	0,92	1.18	1,50	1,90	2.36	2,89	3.47	4.08	4,70	5.30 uur	5,84
35	0,78	0,98	1.25	1,58	1,98	2.44	2,94	3.49	4.06	4.63	5.17
40	0,67	0,82	1.04	1.31	1,64	2.03	2.47	2,95	3.46	3,98	4,50
45	-	-	0,87	1.08	1.35	1,67	2.04	2.45	2,90	3.37	3,84
50	-	-	-	0,89	1.11	1.37	1,67	2.01	2.39	2,80	3.23
55	-	-	-	-	0,90	1.10	1.35	1,63	1,94	2.29	2,66
60	-	-	-	-	-	0,88	1.07	1.29	1,55	1,84	2.15

Toepassingsbereik


		Maximale verdampingstemperatuur
		25ºC zuiggastemperatuur
		10K gas oververhit

Bedrijfsomstandigheden: zuiggastemperatuur 20ºC, 0K onderkoeling

T_C- Condensatietemperatuur[ºC]

T_e- Verdampingstemperatuur[ºC]

Meer ZB-compressoren kunnen wij leveren

MODEL	SPECIFICATIE	VERGELIJK MET ZR-SERIE
ZB15KQ-PFJ-524	2PK Lassen R22	ZB15=ZR24
ZB15KQ-TFD-524	2PK Lassen R22
ZB15KQE-PFJ-524	2 PK Lassen R404a
ZB15KQE-TFD-524	2 PK Lassen R404a

ZB19KQ-PFJ-524	2,3 PK Lassen R22	ZB19=ZR28
ZB19KQ-TFD-524	2,3 PK Lassen R22
ZB19KQE-PFJ-524	2,3 PK Lassen R404a
ZB19KQE-TFD-524	2,3 PK Lassen R404a

ZB21KQ-PFJ-524	3HP Lassen R22	ZB21=ZR36
ZB21KQ-TFD-524	3HP Lassen R22
ZB21KQE-PFJ-524	3HP Lassen R404a
ZB21KQE-TFD-524	3HP Lassen R404a

ZB26KQ-PFJ-524	3,5 PK Lassen R22	ZB26=ZR42
ZB26KQ-TFD-524	3,5 PK Lassen R22
ZB26KQE-PFJ-524	3,5 pk lassen R404a
ZB26KQE-TFD-524	3,5 pk lassen R404a

ZB30KQ-TFD-524	4PK Lassen R22	ZB30=ZR49
ZB30KQE-TFD-524	4HP Lassen R404a	ZB30=ZR49

ZB38KQ-TFD-524	5PK Lassen R22	ZB38=ZR61
ZB38KQE-TFD-524	5 PK Lassen R404a	ZB38=ZR61

ZB45KQ-TFD-524	6PK Lassen R22	ZB45=ZR72
ZB45KQE-TFD-524	6 PK Lassen R404a	ZB45=ZR72

ZB58KQ-TFD-523	8HP Schroef R22	ZB58=ZR91
ZB58KQ-TFD-524	8PK Lassen R22
ZB58KQE-TFD-523	8HP Schroef R404a
ZB58KQE-TFD-524	8 PK Lassen R404a

ZB66KQ-TFD-523	9HP Schroef R22	ZB66=ZR108
ZB66KQ-TFD-524	9PK Lassen R22
ZB66KQE-TFD-523	9HP Schroef R404a
ZB66KQE-TFD-524	9 PK Lassen R404a

ZB76KQ-TFD-523	10 PK Schroef R22	ZB76=ZR125
ZB76KQ-TFD-524	10PK Lassen R22
ZB76KQE-TFD-523	10 PK Schroef R404a
ZB76KQE-TFD-524	10 PK Lassen R404a

ZB88KQ-TFD-523	12 PK Schroef R22	ZB88=ZR144
ZB88KQ-TFD-524	12 PK Lassen R404a	ZB88=ZR144

ZB92KC-TWD-551	13 PK Schroef R22	ZB92=ZR16
ZB92KC-TWD-550	13PK Lassen R22
ZB92KCE-TWD-551	13 PK Schroef R404a
ZB92KCE-TWD-550	13 PK Lassen R404a

ZB11MC-TWD-551	15 PK Schroef R22	ZB11=ZR19
ZB11MC-TWD-550	15PK Lassen R22
ZB11MCE-TWD-551	15 PK Schroef R404a
ZB11MCE-TWD-550	15PK Lassen R404a

ZB-serie Emerson Copeland-scrollcompressor voor airconditioning
Model	ZB66KQ ZB66KQE	ZB76KQ ZB76KQE	ZB88KQ	ZB95KQ	ZB114KQ
Motortype	TFD
Nominaal vermogen (PK)	9	10	12	13	15
Verplaatsing (m³/u)	25.7	28.8	33.2	36,4	43,4
Startstroom (LRA) (Amp.)
TFD	100~111	110~118	110~118	140	174
PFJ
Nominale belastingsstroom (RLA) (Amp.)
TFD	17.3	19.2	22.1	22.1	27.1
PFJ
Max. bedrijfsstroom (MCC) (Amp.)
TFD	24.2	26.9	31	31	38
PFJ
Vermogen carterverwarming (W)	90
Adapter buitendiameter (inch)
Afvoergrootte	7/8	7/8	7/8	7/8	7/8
Zuiggrootte	1 3/8	1 3/8	1 3/8	1 3/8	1 3/8
Afmeting (mm.)
Lengte (L)
Breedte (W)	284	284	284	285	285
Hoogte (H)	546	546	546	552	553
Zoolhoeken (diafragma)	190X190 (8,5)
Olielading (L)	3.25	3.25	3.25	3.3	3.3
Gewicht (kg)
Netto gewicht	59	62	62	62	63
Bruto gewicht	62	65	65	65	66

ZB-serie Emerson Copeland-scrollcompressor voor airconditioning
Model	ZB15KQ ZB15KQE	ZB19KQ ZB19KQE	ZB21KQ ZB21KQE	ZB26KQ ZB26KQE	ZB29KQ ZB29KQE	ZB38KQ ZB38KQE	ZB45KQ ZB45KQE	ZB48KQ ZB48KQE
Motortype	TFD
	PFJ	PFJ	PFJ	PFJ	PFJ
Nominaal vermogen (PK)	2	2.5	3	3.5	4	5	6	7

Verplaatsing (m³/u)	5.9	6.8	8.6	9.9	11.4	14.5	17.2	18.8

Startstroom (LRA) (Amp.)
TFD	24,5~26	30~32	36~40	41~46	50	58,6~65,5	67~74	101
PFJ	53~58	56~61	75~82	89~97	113

Nominale belastingsstroom (RLA) (Amp.)
TFD	4.30	4.30	5,70	7.10	7,90	8,90	11.50 uur	12.1
PFJ	11.4	12.9	16.4	18.9	19.3

Max. bedrijfsstroom (MCC) (Amp.)
TFD	6,0	6,0	8,0	10.0	11.0	12.5	16.1	17.0
PFJ	16	18	23	24	27
Bedrijfscapaciteit (eenfasig)	40μF/370V	45μF/370V	50μF/370V	60μF/370V	60μF/370V
Vermogen carterverwarming (W)	70

Adapter buitendiameter (inch)
Afvoergrootte	1/2	1/2	1/2	1/2	1/2	1/2	1/2	3/4
Zuiggrootte	3/4	3/4	3/4	3/4	7/8	7/8	7/8	7/8

Afmeting (mm.)
Lengte (L)	242	242	243	243	242	242	242	242
Breedte (W)	242	242	244	244	242	242	242	242
Hoogte (H)	383	389	412	425	430	457	457	457
Zoolhoeken (diafragma)	190X190 (8,5)

Olielading (L)	1.18	1.45	1.45	1.45	1.36	1,89	1,89	1,80

Gewicht (kg)
Netto gewicht	23	25	27	28	33	38	40	40
Bruto gewicht	26	29	30	31	37	41	44	44

ZB-serie Emerson Copeland-scrollcompressor voor airconditioning
Model	ZB66KQ ZB66KQE	ZB76KQ ZB76KQE	ZB88KQ	ZB95KQ	ZB114KQ
Motortype	TFD
Nominaal vermogen (PK)	9	10	12	13	15
Verplaatsing (m³/u)	25.7	28.8	33.2	36,4	43,4
Startstroom (LRA) (Amp.)
TFD	100~111	110~118	110~118	140	174
PFJ
Nominale belastingsstroom (RLA) (Amp.)
TFD	17.3	19.2	22.1	22.1	27.1
PFJ
Max. bedrijfsstroom (MCC) (Amp.)
TFD	24.2	26.9	31	31	38
PFJ
Vermogen carterverwarming (W)	90
Adapter buitendiameter (inch)
Afvoergrootte	7/8	7/8	7/8	7/8	7/8
Zuiggrootte	1 3/8	1 3/8	1 3/8	1 3/8	1 3/8
Afmeting (mm.)
Lengte (L)
Breedte (W)	284	284	284	285	285
Hoogte (H)	546	546	546	552	553
Zoolhoeken (diafragma)	190X190 (8,5)
Olielading (L)	3.25	3.25	3.25	3.3	3.3
Gewicht (kg)
Netto gewicht	59	62	62	62	63
Bruto gewicht	62	65	65	65	66

ZB-serie Emerson Copeland-scrollcompressor voor airconditioning
Model	ZB15KQ ZB15KQE	ZB19KQ ZB19KQE	ZB21KQ ZB21KQE	ZB26KQ ZB26KQE	ZB29KQ ZB29KQE	ZB38KQ ZB38KQE	ZB45KQ ZB45KQE	ZB48KQ ZB48KQE
Motortype	TFD
	PFJ	PFJ	PFJ	PFJ	PFJ
Nominaal vermogen (PK)	2	2.5	3	3.5	4	5	6	7

Verplaatsing (m³/u)	5.9	6.8	8.6	9.9	11.4	14.5	17.2	18.8

Startstroom (LRA) (Amp.)
TFD	24,5~26	30~32	36~40	41~46	50	58,6~65,5	67~74	101
PFJ	53~58	56~61	75~82	89~97	113

Nominale belastingsstroom (RLA) (Amp.)
TFD	4.30	4.30	5,70	7.10	7,90	8,90	11.50 uur	12.1
PFJ	11.4	12.9	16.4	18.9	19.3

Max. bedrijfsstroom (MCC) (Amp.)
TFD	6,0	6,0	8,0	10.0	11.0	12.5	16.1	17.0
PFJ	16	18	23	24	27
Bedrijfscapaciteit (eenfasig)	40μF/370V	45μF/370V	50μF/370V	60μF/370V	60μF/370V
Vermogen carterverwarming (W)	70

Adapter buitendiameter (inch)
Afvoergrootte	1/2	1/2	1/2	1/2	1/2	1/2	1/2	3/4
Zuiggrootte	3/4	3/4	3/4	3/4	7/8	7/8	7/8	7/8

Afmeting (mm.)
Lengte (L)	242	242	243	243	242	242	242	242
Breedte (W)	242	242	244	244	242	242	242	242
Hoogte (H)	383	389	412	425	430	457	457	457
Zoolhoeken (diafragma)	190X190 (8,5)

Olielading (L)	1.18	1.45	1.45	1.45	1.36	1,89	1,89	1,80

Gewicht (kg)
Netto gewicht	23	25	27	28	33	38	40	40
Bruto gewicht	26	29	30	31	37	41	44	44

Taggen:

Shenzhen Ruifujie Technology Co., Ltd.

koelingsevaporator

DJ/Low Temperature Verdamper

Koelings Condenserende Eenheden

Schroeftype condensatie-eenheden

Luchtgekoelde condensatie-eenheden

Watergekoelde condensatie-eenheden

De Compressor van de koelingsrol

Semi Hermetische Koelingscompressor

carlyle compressor

De compressor van de Copelandrol

De compressor van de Bitzerzuiger

Schroefcompressor

De Compressor van de Hitachirol

De Compressor van Embracoaspera

AC Roterende Compressor

Lucht Gekoelde Condensator

Verkoelingsenergie

industriële koude ruimte

De Machine van het vlokijs

De Machine van het blokijs

koelingsevaporator

DJ/Low Temperature Verdamper

Koelings Condenserende Eenheden

Schroeftype condensatie-eenheden

Luchtgekoelde condensatie-eenheden

Watergekoelde condensatie-eenheden

De Compressor van de koelingsrol

Semi Hermetische Koelingscompressor

carlyle compressor

De compressor van de Copelandrol

De compressor van de Bitzerzuiger

Schroefcompressor

De Compressor van de Hitachirol

De Compressor van Embracoaspera

AC Roterende Compressor

Lucht Gekoelde Condensator

Verkoelingsenergie

industriële koude ruimte

De Machine van het vlokijs

De Machine van het blokijs

details van de producten

Zwarte de Rolcompressor 5HP Copeland zb38kqe-pfj-551 van Luchtconditoning

copeland ac compressor

copeland a.c-compressor

Productbeschrijving

Producteigenschappen

Details Van De Producten

koelingsevaporator

DJ/Low Temperature Verdamper

Koelings Condenserende Eenheden

Schroeftype condensatie-eenheden

Luchtgekoelde condensatie-eenheden

Watergekoelde condensatie-eenheden

De Compressor van de koelingsrol

Semi Hermetische Koelingscompressor

carlyle compressor

De compressor van de Copelandrol

De compressor van de Bitzerzuiger

Schroefcompressor

De Compressor van de Hitachirol

De Compressor van Embracoaspera

AC Roterende Compressor

Lucht Gekoelde Condensator

Verkoelingsenergie

industriële koude ruimte

De Machine van het vlokijs

De Machine van het blokijs

Zwarte de Rolcompressor 5HP Copeland zb38kqe-pfj-551 van Luchtconditoning

copeland ac compressor

copeland a.c-compressor

Productbeschrijving

Producteigenschappen
